触摸屏监控模块PMU-S51负责收集处理系统的所有数据，判断定位系统故障,自动完成电池管理。监控模块可通过RS232和RS485通信口与远程监控系统完成"四遥”功能。PMU-S51采用Intel八位单片机，使用了320x 240点阵液晶作为显示窗口，全汉化显示，人机界面友好。采用先进的四线电阻式触摸网板，取代传统的按键开关,具有寿命长、可靠性高等优点。

PMU-S51直流屏监控模块主要性能参数:

●工作电源: 85V~320VDC, 176V~264VAC●最大功耗:≤10W

●工作温度: -5°C~40°C

●海拔高度:≤2500m

●内部通信端口: RS485

●后台通信端口: RS485和RS232

●电池管理:自动均浮充转换

               充电限流

               定时均充

               温度补偿

●控制功能:高频整流模块开、关机

               高频整流模块限流调节

               颜整流模块电压调节

电池均/浮充转换

●告警功能:输出一个告警干结点

                蜂鸣器声音告警

●绝缘强度:通信端口对大地耐压500VAC/1 Min

                电源端口对大地耐压2500VAC/1Min

                电源端口与通信端口耐压2500VAC/1Min

直流屏PMU-S51触摸屏监控模块的性能特点: .

●符合高等级的抗扰度国际标准，工作稳定可靠

●设置数据密码保护，保证设备维护、操作权限

●大屏幕液晶中文显示，界面友好，易操作

●监控可同时管理两组电池，并可监测两段母线数据

●提供RS232、RS485硬件接口，可防便接入远程监控系统

●支持CDT、MODBUS、 IEC103等多种规约,易于接入远程监控系统o可存款100条历史故障数据、24条充电记录

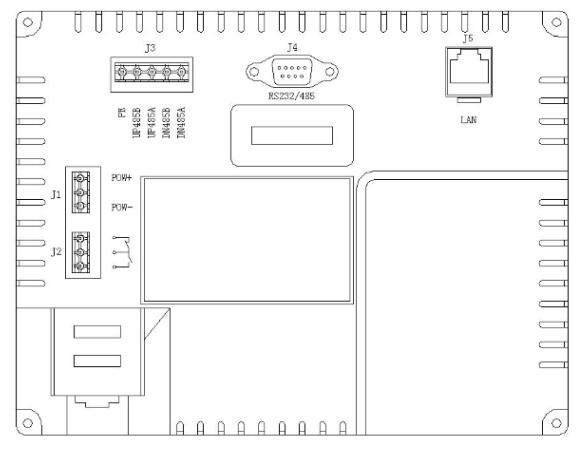

PMU-S51直流屏监控模块接口如图1所示:

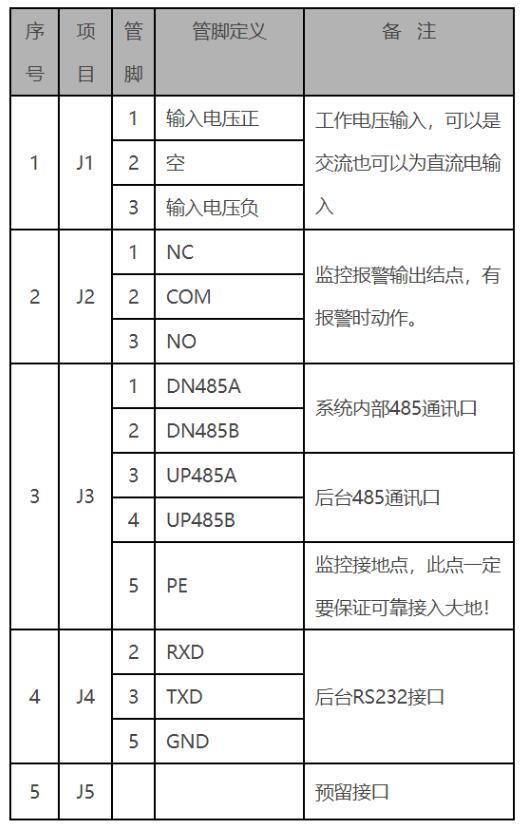

直流屏监控模块接线定义如表1所示:
