直流操作电源系统是发电厂、水电站、变电站、开闭所等必不可少的二次设备之一，它的可靠性对于发电厂、变电站设备的安全可靠运行有着直接的影响。近几年来，阀控密封铅酸蓄电池组和高频开关电源模块组成的充电装置已经被普遍采用于电力操作电源系统。高频开关电源模块具有转换效率高、功率密度高、稳压范围宽、噪音低、稳压稳流精度高、纹波系数小、可靠性高、配置灵活等特点，是新一代直流操作电源的主体。直流操作电源还包含一个独立的监控系统，主要完成对系统的测量、控制，并对所测量到的数据进行运算，判断、产生各种信号，如报警，显示、控制输出等动作。其核心的任务就是监视并保证系统的安全运行，完成蓄电池的智能管理。

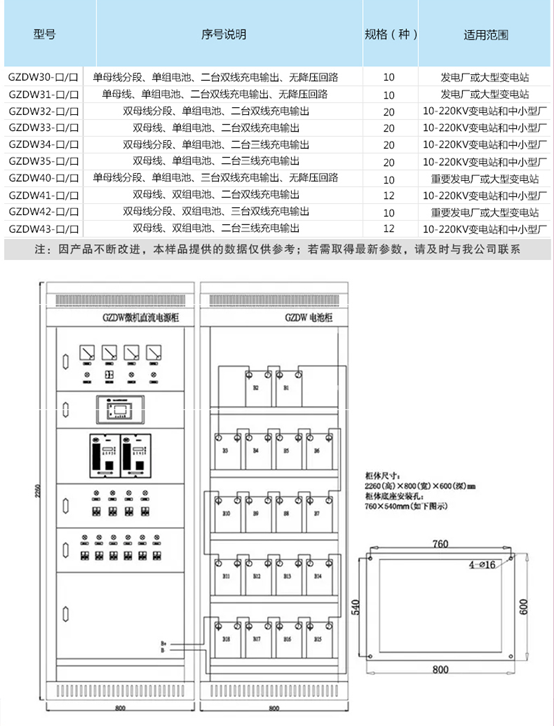

　　GZDW直流屏工作原理

(1)正常情况下，由充电单元对蓄电池进行充电的同时并向经常性负载(继电保护装置、控制设备等)提供直流电源;

(2)当控制负荷或动力负荷需较大的冲击电流(如断路器的分、合闸)时，由充电单元和蓄电池共同提供直流电源;

(3)当变电所交流中断时，由蓄电池组单独提供直流电源。

瑞韩科技提供不限于以下整流电源模块:

GF22020-9    GF22010-9 GZ22005-9 GF11020-9 GZ11010-9 GF22010K-9

GF22020-10  GF22010-10 GF22005-10 GF11020-10 GF22005S-11 GF11010S-11  GF11010-10 GF22010S-10      GF22005S-10        GF11020S-10  GF11010S-10    GF22040 GF22030 GF11040-8 GF11040H-8

ER22010/T     ER22020/T  ER4830/S   HD22005-3A HD11010-3A HD22020-3 HD22010-3 HD11010-3  LNDY240ZZ10

ATC230M10III ATC230M20III  ATC115MZ10III    TH230D10NZ-D    TH230D10ZZ-3G TH230D20NZ-3 TH230D20ZZ-3 TH230D30NZ(40NZ)-3

TG4830 TG4820

更多型号模块,请联系我们!
