一、产品简介

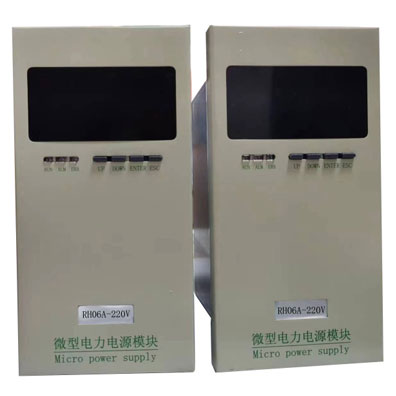

RH06A-220V系列微型直流UPS电源，适用于小型开闭所、小型用户变电站；采用嵌入式安装，适合分布于各电气设备内；具有安装灵活、占用空间小、接线简单、维护方便等优点。

系统功能特点

l  自冷散热，使用寿命长；

l  宽范围输入AC100V-260V，稳定可靠；

l  分布式安装，节省占地面积、降低造价成本；

l  带电池活化（60天自动活化一次）；

l  带电池管理功能，自动均浮充功能；

l  带电池接反保护功能、接反产品不会烧坏；

l  带电池过放功能，电压低于22.8V自动停止工作，交流来电后自动恢复，应急使用时可强行启动一次，可用5分钟；

l  带涓流充电功能，当电池低于20V时，自动用小电流充电，防止电池被充坏；

l  可设定电池容量，精准限流充电，延长蓄电池使用寿命；

l  完善的蓄电池保护和告警功能：过温告警与保护、输出过压保护、输出短路保护、充电接口短路保护；

二、技术参数

1、使用环境条件

工作环境温度： -10℃～+45℃；

工作环境湿度：≤95%

海拔高度：＜2000米。

工作环境条件：无导电微粒尘埃，无腐蚀金属和破坏绝缘的化学物质，使用地点应具有防御雨、雪、风、沙的设施，周围不允许充满水蒸气或有较严重的霉菌存在。

2、输入电源

交流输入电压：100～260VAC

频率：50Hz±10％

波形：正弦波，波形畸变<5%

功率要求：单台不小于300VA。

3、输出功率及功耗

（1）连续运行功率：

l  连续运行：100W。(接电池）

可满足微机保护装置、指示灯、模拟指示器供电需要；由电池供电时，根据电池容量及负载参数可长达8～24小时。

l  短时运行功率：200W，10S，

l  瞬时运行功率：600W，200ms。

可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器及负荷开关分合闸供电需要；由电池后备供电时，可操作50次以上。

（2）功率消耗：产品自身待机功耗＜8W。

4、蓄电池的充放电

装置外接2节12V蓄电池，当装置交流供电停电后，保证直流供电正常连续，具体备用时间由蓄电池容量和负载大小决定，当蓄电池放电至过欠压时，装置发出报警信号，并为保护蓄电池自动停止直流输出；当交流供电正常时，装置自动恢复直流供电并在24小时之内可将蓄电池重新充满。

5、通信速率及规约

通信速率  9600bps

规约采用MODBUS通信规约。
