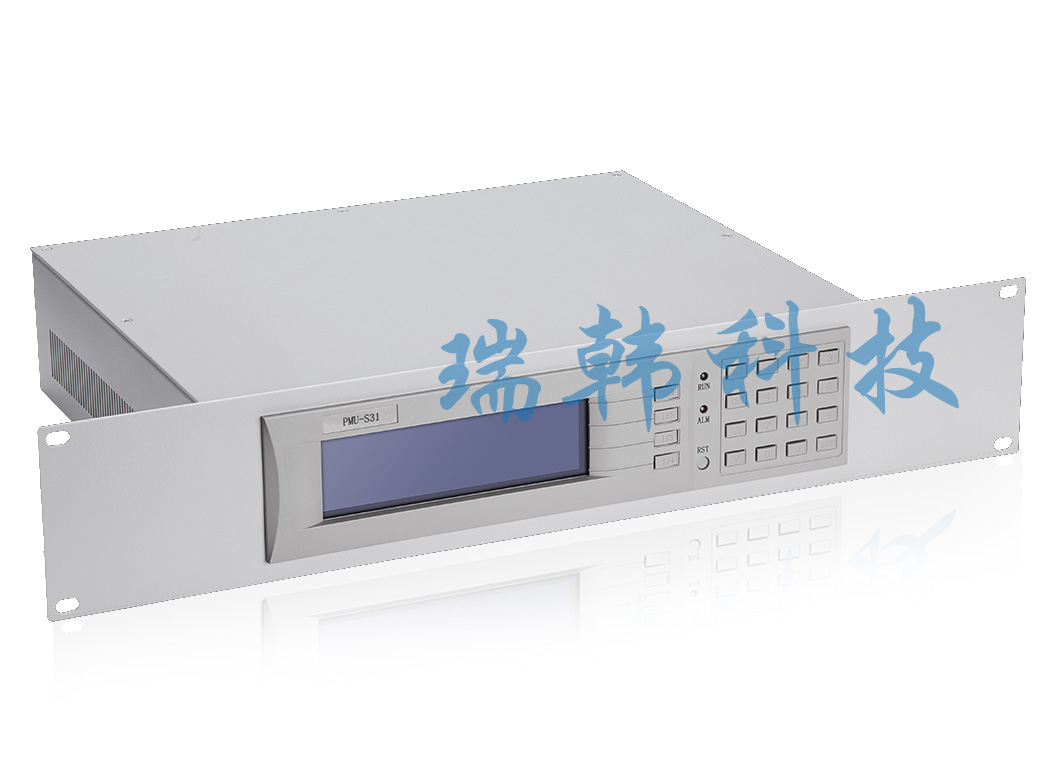

液晶屏监控模块主要参数与特性

液晶屏监控模块采用Intel八位单片机，使用240×64点阵液晶作为显示窗口，可显示15×4个汉字。本装置为全中文界面，人机界面友好。监控模块负责收集处理系统的所有数据，判断并定位系统故障，并自动完成电池管理。监控模块通过RS232和RS485通信口将系统运行数据上传到远程监控系统。

主要性能参数：

● 工作电源：85V~320VDC，176V~264VAC

● 最大功耗：≤10W

● 工作温度：-5℃~40℃

● 海拔高度：≤2500m

● 内部通信端口：RS485
● 后台通信端口：RS485和RS232

● 电池管理：自动均浮充转换

                   充电限流

                   定时均充

                   温度补偿

● 控制功能：高频整流模块开、关机

                   高频整流模块限流调节

                   高频整流模块电压调节

                   电池均/浮充转换

● 告警功能：可为告警量设定继电器输出（1～6）

                   蜂鸣器声音告警

● 硅链调压功能：可设置为5级或7级硅链

● 绝缘强度：通信端口对机壳耐压500VAC/1Min

                   电源端口对机壳耐压2000VAC/1Min

                   电源端口与通信端口耐压2500VAC/1Min

性能特点：

● 符合高等级的抗扰度国际标准，工作稳定可靠

● 设置数据密码保护，保证设备维护、操作权限

● 大屏幕液晶中文显示，界面友好，易操作

● 监控可同时管理两组电池，并可监测两段母线参数

● 提供RS232、RS485硬件接口，可方便接入远程监控系统

● 对比度可通过键盘方便调节

● 支持CDT、MODBUS、IEC103等多种规约，易于接入远程监控系统

● 可保存100条历史故障记录、24条充电记录
