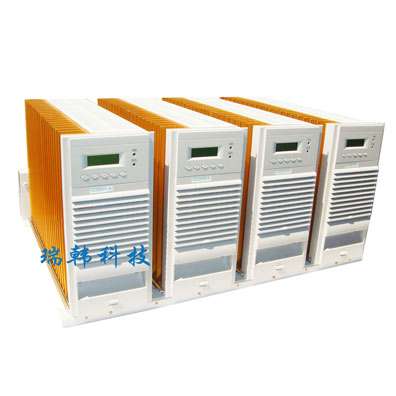

GZ22010-6 GZ11020-6

GZ22010-6 GZ11020-6

GZ22010-6高频开关电源自冷充电模块GZ11020-6采用塑胶模具面板，外形美观；面板有安装锁扣，安装方便。屏幕采用LCD液晶显示。


￥ 0.00
0.00


GZ22010-6高频开关电源自冷充电模块GZ11020-6采用塑胶模具面板，外形美观；面板有安装锁扣，安装方便。屏幕采用LCD液晶显示。


产品选型：

序号型号电压电流等级
显示方式
1GZ22010-6220V/10A
LED数码管显示
2GZ11020-6
110V/20A
LED数码管显示


主要特点：

● 采用先进的移相谐振高频软开关技术，效率大于92%；

● 内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏；

● 采用LCD显示，可查询模块的电压、电流、地址及故障信息；

● 完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等；

● 自冷方式，工作时可闻噪声不高于40db；

● 内置防反接保护，支持带电热拔插；

● 面板外框加沿设计，有效消除面板开孔误差所引起的缝隙。


技术指标：

型 号

项 目

参数指标

备 注

GZ22010-6

GZ11020-6

输入额定电压

380VAC±20%

三相交流

输出额定值

10A/230V

20A/115V


电压调节范围

198～286V

98～143V


输出限流范围

10%～105%额定电流

105%最大限流点

稳压精度

≤0.5%


稳流精度

≤0.5%


纹波系数

≤0.1%


转换效率

≥92%

额定输入、额定输出

动态响应

恢复时间≤200μs，超调≤±5%

20%负载跃变到80%负载

输出短路回缩

回缩电流≤40%额定电流，可恢复


输出过压告警

/

可由模块监控模块或监控模块设置

输出过压保护

295±5VDC，不可恢复

145±3VDC，不可恢复

需手动恢复

输出欠压告警

/

/

由监控设置

输入欠压保护

295±5VAC（恢复电压305±5VAC）

交流电压正常后，

自动恢复工作

输入过压保护

465±5VAC（恢复电压455±5VAC）

过温保护

80℃±5（恢复温度：65℃±5）

降温后自动恢复

冷却方式

自然冷却


外形尺寸

136mm×284mm×445mm（宽×高×深）


模块净重

≤12Kg
