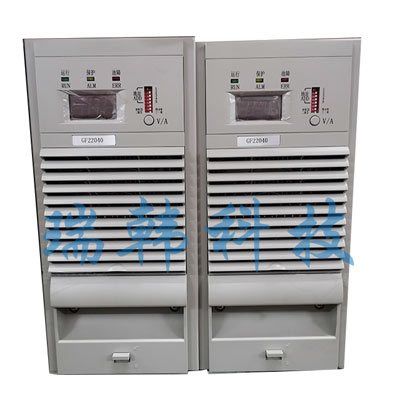

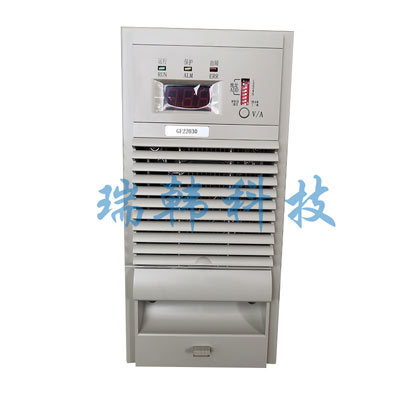

GF22030 GF22040

GF22030 GF22040

GF22040/GF22030电力用高频整流模块采用全桥LLC谐振软开关技术，效率高；采用无源PFC技术，功率因数高；散热风扇采用温度联合电流控制模式，噪音低，风扇寿命长。

￥ 0.00
0.00


GF22040/GF22030电力用高频整流模块采用全桥LLC谐振软开关技术，效率高；采用无源PFC技术，功率因数高；散热风扇采用温度联合电流控制模式，噪音低，风扇寿命长。

主要特点:

● 输入电压工作范围宽：323VAC～456VAC；

● 采用先进的LLC谐振高频软开关技术，效率大于95%；

● 内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏；

● 采用LED显示，可查询模块的电压、电流、地址及故障信息；

● 完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等；

● 风冷方式，风机采用温度联合电流控制调速，噪音小，可靠性高；

● 内置防反接保护，支持带电热拔插。


技术指标:

GF22030/GF22040系列模块技术指标表


型 号

项 目

参数指标

备  注

GF22030

GF22040

输入额定电压

380VAC（-15%~+20%


输出额定值

30A/230V

40A/230V


电压调节范围

198～286V


输出限流范围

10%～110%额定电流


稳压精度

≤0.5%


稳流精度

≤0.5%


纹波系数

≤0.1%


功率因数

≥0.9

额定输入、额定输出

转换效率

≥95%

动态响应

恢复时间≤200μs，超调≤±5%

20%负载跃变到80%负载

输出短路回缩

回缩电流≤40%额定电流，可恢复


输出过压告警

/

可由模块监控模块或监控模块设置

输出过压保护

295±5VDC，不可恢复

需手动恢复

输出欠压告警

/

由监控设置

输入欠压保护

305±10VAC（恢复电压320±10VAC）

交流电压正常后，

自动恢复工作

输入过压保护

470±10VAC（恢复电压455±10VAC）

过温保护

80℃±5（恢复温度：65℃±5）

降温后自动恢复

冷却方式

温控风冷


外形尺寸

136mm×284mm×445mm（宽×高×深）


模块净重

≤20Kg
