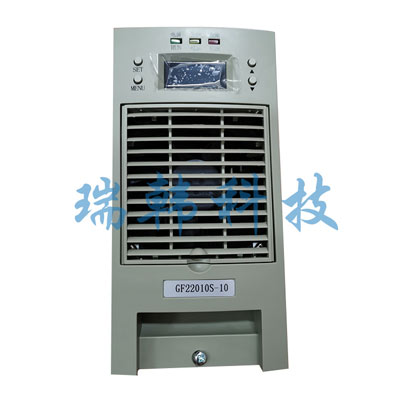

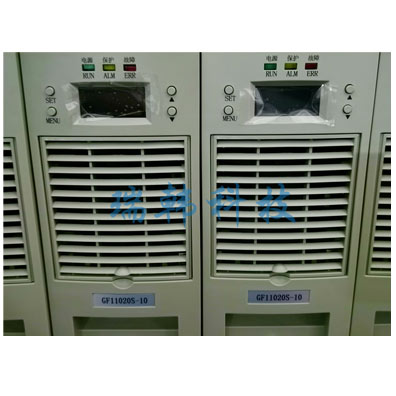

GF22010S-10 GF11020S-10

GF22010S-10 GF11020S-10

GF22010S-10系列高频开关整流模块先进的LLC谐振软开关技术，效率高；采用APFC技术，功率因数高；散热风扇采用温度联合电流控制模式，噪音低，风扇寿命长。

￥ 0.00
0.00


GF22010S-10系列高频开关整流模块先进的LLC谐振软开关技术，效率高；采用APFC技术，功率因数高；散热风扇采用温度联合电流控制模式，噪音低，风扇寿命长。

本系列模块包括4个型号： GF22010S-10、GF22005S-10、GF11020S-10和GF11010S-10。


主要特点:

● 输入电压工作范围宽：165~286VAC /（45~65Hz）；

● 采用APFC技术，功率因数高；

● 采用先进的LLC谐振高频软开关技术，效率高，功率密度高；

● 完善的EMC设计，满足相关标准要求；

● 内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏；

● 采用LED显示，可查询模块的电压、电流、地址及故障信息；

● 完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等；

● 风机采用温度联合电流控制调速，噪音小，可靠性高；

● 内置防反接保护，支持带电热拔插。


技术指标

型 号

项 目

参数指标

备  注

GF22010S-10

GF11020S-10

输入电压

交流

220VAC（-25%～+30%）

支持直流输入

直流

170~264VDC

输出额定值

10A/234V

20A/115V


电压调节范围

198～286V

98～143V


输出限流范围

10%～110%额定电流

110%最大限流点

稳压精度

≤0.5%


稳流精度

≤0.5%


纹波系数

≤0.5%


功率因数

≥0.99

额定输入、额定输出

THD

≤5%

转换效率

≥90%

输出短路回缩

回缩电流≤40%额定电流，可恢复


输出过压保护

296±5VDC，不可恢复

152±5VDC，不可恢复

需手动恢复

输入欠压保护

158±10VAC（恢复电压173±10VAC）

交流电压正常后，

自动恢复工作

输入过压保护

292±10VAC（恢复电压284±10VAC）

过温保护

80℃±5（恢复温度：60℃±5）

降温后自动恢复

冷却方式

温度和电流联合控制，线性调速


外形尺寸

88mm×177mm×310mm（宽×高×深）


模块净重

≤4Kg
