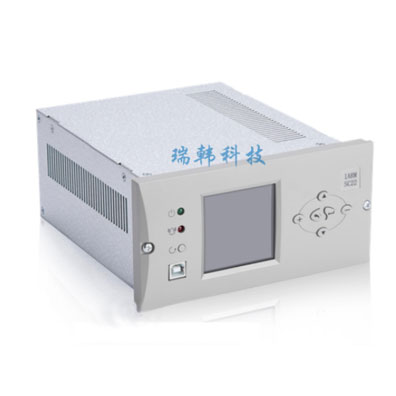

1 IARM-SC 系列监控模块

IARM-SC系列智能监控模块采用32位工业级CPU，具有抗干扰能力强、运算速度快、产品集成度高的特点。软件采用嵌入式操作系统，具有响应快、占用资源少的特点。

显示器采用160×160分辨率的单色液晶，具有工作温度宽的特点。采用6键式操作，菜单分级的方式，实现友好的人机界面。

监控可管理直流系统、通讯系统、电力UPS系统，每个系统有相应的配置界面及单独的显示界面，方便实现一体化操作电源方案。

本装置提供专用的软件，用户通过此软件可修改公司名称、告警名称、馈线开关名称、通讯点表内容。

IARM-SC系列监控中有IARM-SC32与IARM-SC22两个型号，主要是系统的最大配置不一样，在结构与接线端子定义保持一致，具体如下：

SC32可以管理2组并联电池，最大配置8个分电柜，每个分电柜最多64个开关，每个开关可测量开关跳闸告警信号、开关合分闸状态信号、支路绝缘、支路电流四类数据；可以带8个48V DC/DC模块，8个逆变模块。

IARM-SC22可以管理1组电池，最大配置32个开关，其他功能保持与IARM-SC32相同

2 功能特点

ü  中英文菜单可选

ü  馈线及告警名称用户可修改

ü  后台通讯协议点表用户可配置

ü  IRIG-B码时对

ü  以馈出回路为对象，可测量开关状态、开关跳闸、支路绝缘、支路电流

ü  可两段母线并联运行，不影响绝缘测量

ü  具有交流窜入直流检测功能

ü  1000条历史报警、1000条掉电未恢复报警、500条事件记录，完善的记录，可方便现场维护及事故排查

ü  内置MODBUS与CDT通讯协议可选

ü  可启用自带的绝缘继电器功能

ü  一体化电源实现方案

3 技术参数

 工作电源：85V~320VDC，176V~264VAC

 最大功耗：≤10W

 工作温度：-5℃~50℃

 储存温度：-40°C～+80°C

 海拔高度：≤1000m

 绝缘强度：

  电源端口对大地耐压2000VAC/1Min

  交流采样端口对大地耐压2500VAC/1Min

  直流采样端口对大地耐压2000VAC/1Min

  通讯端口对地地耐压1000 VAC/1Min
