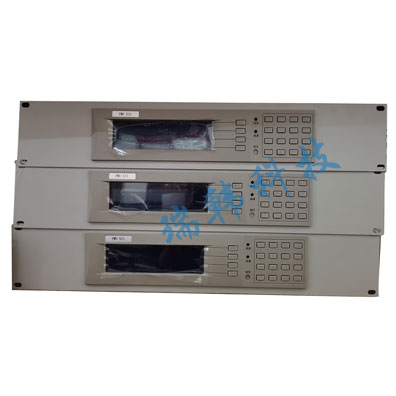

一体化监控模块PMU-S21：

PMU-S21监控模块可应用于各类变电站和各类用户变和其他需要直流供电的场合。PMU-S21 监控模块可完成智能化电池管理和直流系统监测及告警。PMU-S21 监控模块具备远程管理功能，可用于自动化要求高的无人值守电站。

一体化监控模块主要参数与特性

使用环境:

• 工作温度: -5℃~40℃

• 储存温度: -40C-85"C

• 相对湿度:≤95%(40士2'C)

技术指标:

• 供电电压输入范围: 85 -320VDC

• 二路交流电压测量:

  输入: 0-5VDC标准信号(交流采样板)

  测量范围: 0-500VAC

  误差:士5V

• 两路母线电压测量:

  输入:直接采样母线电压

  测量范围: 0-320VDC

  精度: 0.5%

• 一路负载电流和一路电池电流测量:

  输入: 0~-5VDC 标准信号(采样霍尔)

  测量范围: 0~霍尔的满量程电流值

  精度:霍尔满量程的0.5%

•  一路温度测量:

  输入: 0-5VDC标准信号(温度变送器)

  测量范围: 0℃~100℃

  精度:土2C

• 开关量测量:

  输入:开关常开节点信号

  测量范围: 15 路馈出支路空开跳闸告警信号

  电池熔丝通断状态

  绝缘继电器告警状态

  交流空开跳闸告警信号

  防雷器故障信号

• 外接干结点告警信号输出:

  输出: 1路系统故障常开常闭结点

  输出: 3路分类故障告警继电器常开输出，故障类型可通过监控模块设置。也可作为硅链调节控制输出，可在监控中设置。

  结点容量: 220VDC/0. 2A, 250VAC/3A

• 两路交流互投控制信号:
  输出:开关常闭节点信号
  节点容量: 250VAC/5A

  ‍
