1 概 述：
DU系列在线式电力用高频UPS是针对中国电力的发展需求而设计的电源产品，具有双变换在线、零转换功能 。UPS不单独配后备电池，共用电力直流操作电源系统的电池。UPS的直流输入与交流（输入和输出）完全电气隔离，满足电力行业相关要求；UPS内置CPU，自带独立LCD显示。

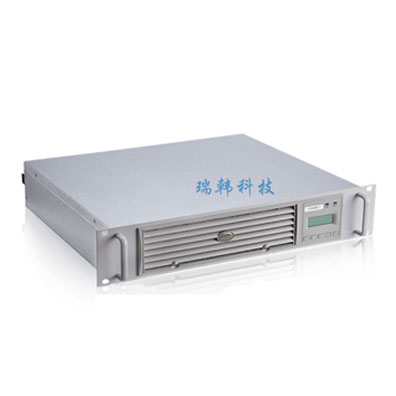

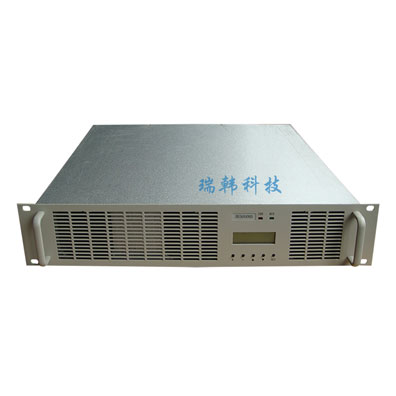

模块采用2U标准高度，功率接线采用栅型端子，对应产品型号如下：
序号 | 直流输入电压 | 型号 | 输出功率 | 重量 |
1 | 220VDC | DU3000HD | 3KVA | 13kg |
2 | DU5000HD | 5KVA | 13kg |
3 | 110VDC | DU3000LD | 3KVA | 13kg |
2 技术特点：
全数字化控制
采用TI的DSP控制器TMS320F2808，负责整个模块的控制、切换、并联算法处理和故障处理，一致性好、抗干扰能力强。
高效率
在线式交流供电工作时效率高达92%；备用直流供电时效率高达90%。
输入与输出电气隔离
直流输入与交流输入/输出完全电气隔离，无需外接隔离变压器即可满足一体化电源设计中对电力UPS的要求。
零切换时间
UPS为在线式，交流供电与直流供电零切换工作。
工作电压范围宽
交流工作电压范围为176~264VAC；在直流供电时，直流输入工作范围为198～286VDC（110V直流输入工作范围为95～150VDC），适应能力强。
直流待机零功耗
在输入交流在线式工作时，直流端的DC/DC变换器处于关机状态；在输入交流异常时，直流端的DC/DC变换器迅速开启，实现交流与直流供电的零切换的同时，有效降低了直流端的待机损耗。
风扇控制
散热风扇采用温度和输出功率的联合调速模式，温度低于50°C和轻载时，风机低速运转，噪声很低（小于45dB）；输出带重载或温度高于50°C后，风机线性调速运转，噪音小，风扇寿命长。
自带故障干接点
UPS自带故障干接点（常开和常闭），满足电力行业相关要求
中英文双语操作
内置中英文两种语言，用户可自行选用，灵活方便，通用性强。
3 技术参数：
表1：主要技术参数表
项目名称 | 技术指标 |
模块额定输出功率 | 3KVA | 5KVA |
直流 输入 | 额定电压（VDC） | 220VDC/110VDC | 220VDC |
电压允许范围（VDC） | 198～286/98～143 | 198～286 |
交流 输入 | 交流输入电压（VAC） | 220VAC±20% |
交流输入频率（Hz） | 40~70Hz |
效率 | ≥92% |
功率因数 | ≥0.99 |
旁路 输入 | 交流输入电压（VAC） | 220VAC±15%（默认） |
交流输入频率（Hz） | 45~65Hz |
切换 时间 | 逆变输出到旁路 | ≤4mS |
交流＜＝＞直流 | 0mS |
交流 输出 | 额定电压（VAC） | 220VAC |
额定频率（Hz） | 50Hz |
功率因数 | 0.8滞后 |
负载调整率 | ＜2.0% |
频率精度 | ＜0.1% |
峰值因数 | 3：1 |
波形失真度 | 阻性满载＜3%，非线形满载＜5% |
逆变过载能力 | 负载电流：＜105%，连续工作 负载电流：105～125%，持续10min 负载电流：125～150%，持续1min 负载电流：＞150%，60mS关机 |
旁路过载能力 | 负载电流：＜125%，连续工作 负载电流：125～150%，持续10min 负载电流：150～175%，持续1min 负载电流：＞175%，60mS关机 |
保护功能 | （1）输入欠/过压，过温，输出过载保护，可自恢复。 （2）输出短路时间在3S内可自恢复，超过3S不可自恢复。 |
485通讯规约 | MODBUS（默认） |
干接点 | 常开或常闭点可选 |
